YMD SIGNATURE CASE

Aanbouw Garage & Schuur
van tekening tot oplevering

Van kadastrale situatietekening tot sfeerverlichting in de gevel: 44,88 m² extra ruimte naast een woning — tekenwerk, vergunning én uitvoering door YMD Bouw.

Berkel en Rodenrijs, Zuid-Holland 2026Tekenwerk, vergunning & uitvoering

44,88 m²

Garage / schuur

12,6 m

Gevelbreedte

6

Tekeningbladen A3

1

Aanspreekpunt

Het eindresultaat
De opgeleverde aanbouw garage en schuur bij avond, volledig in beeld — YMD Bouw
Opgeleverd: zwarte cederhouten potdeksel, antraciete kozijnen en sfeerverlichting in de veranda-overkapping.

Van fundering tot oplevering

Vier fases, één ploeg op de bouw

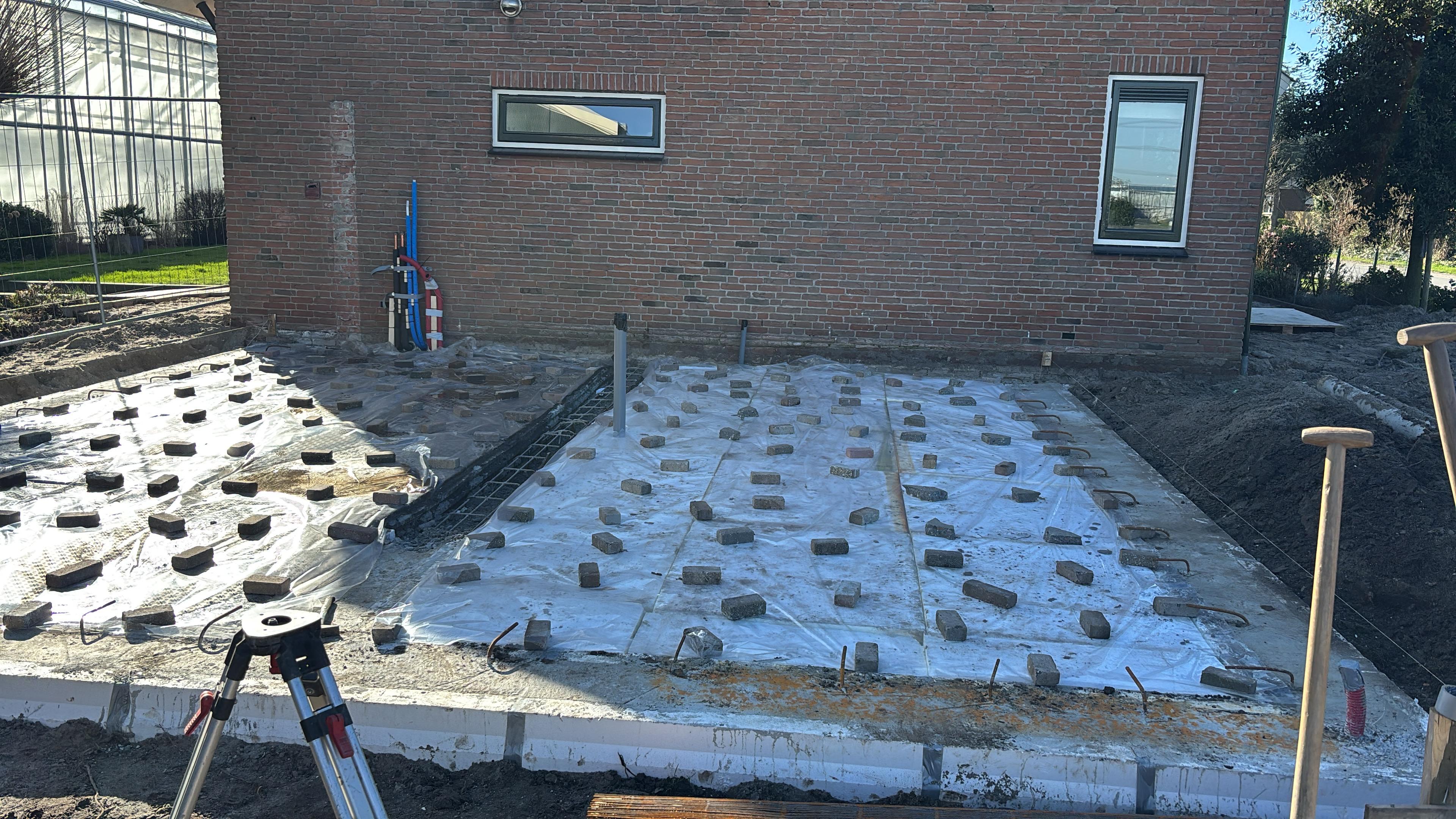

Fundering & vloer — aanbouw garage YMD Bouw01

Fundering & vloer

Bekisting, folie, wapening en vloerverwarmingsvoorbereiding — vlak ingemeten met de laser voordat er één beton werd gestort.

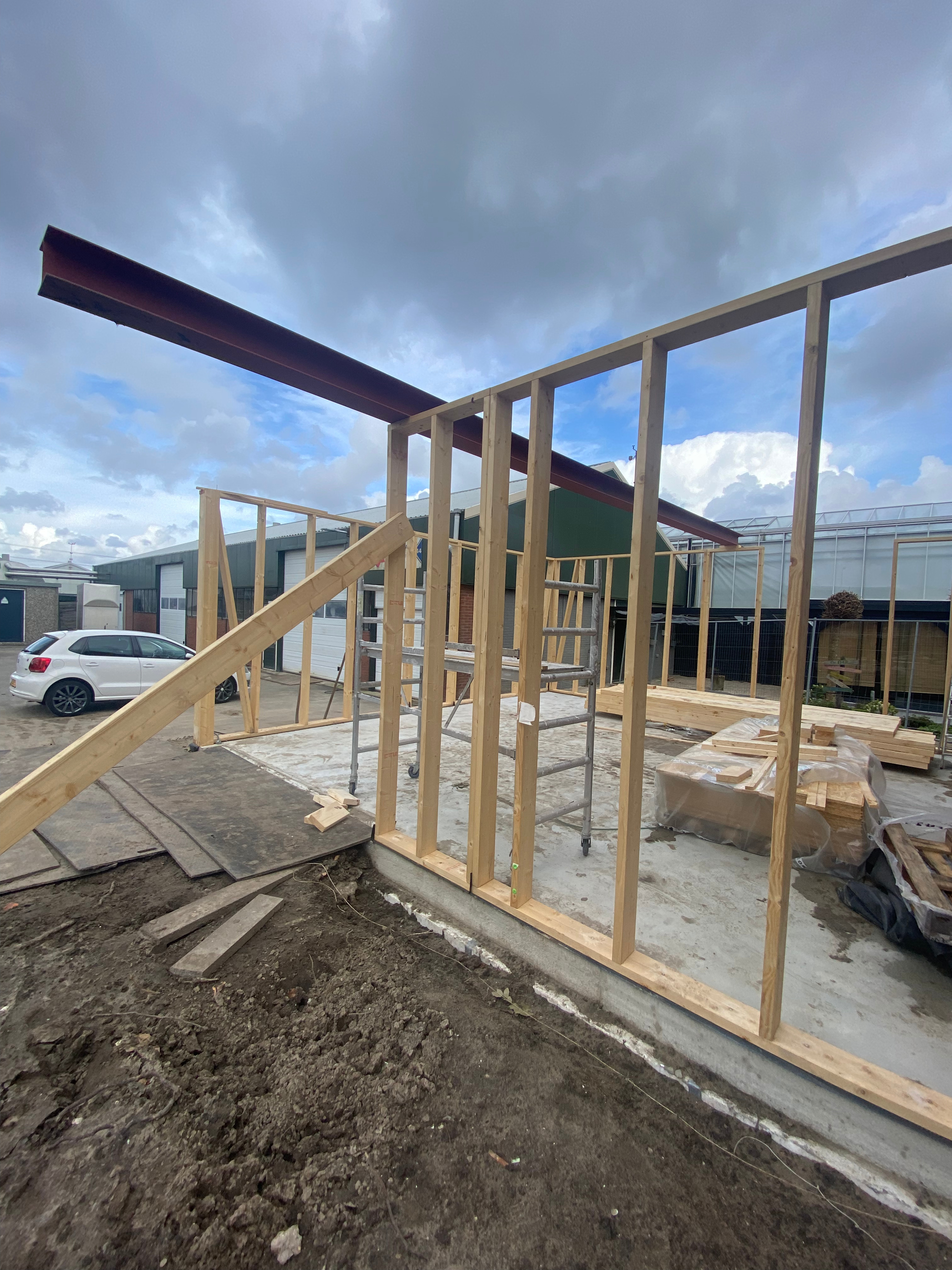

Houtskelet & staalligger — aanbouw garage YMD Bouw02

Houtskelet & staalligger

Het volledige houtskelet werd op de vloer opgebouwd, met een stalen ligger boven de sectionaaldeur voor een kolomvrije opening.

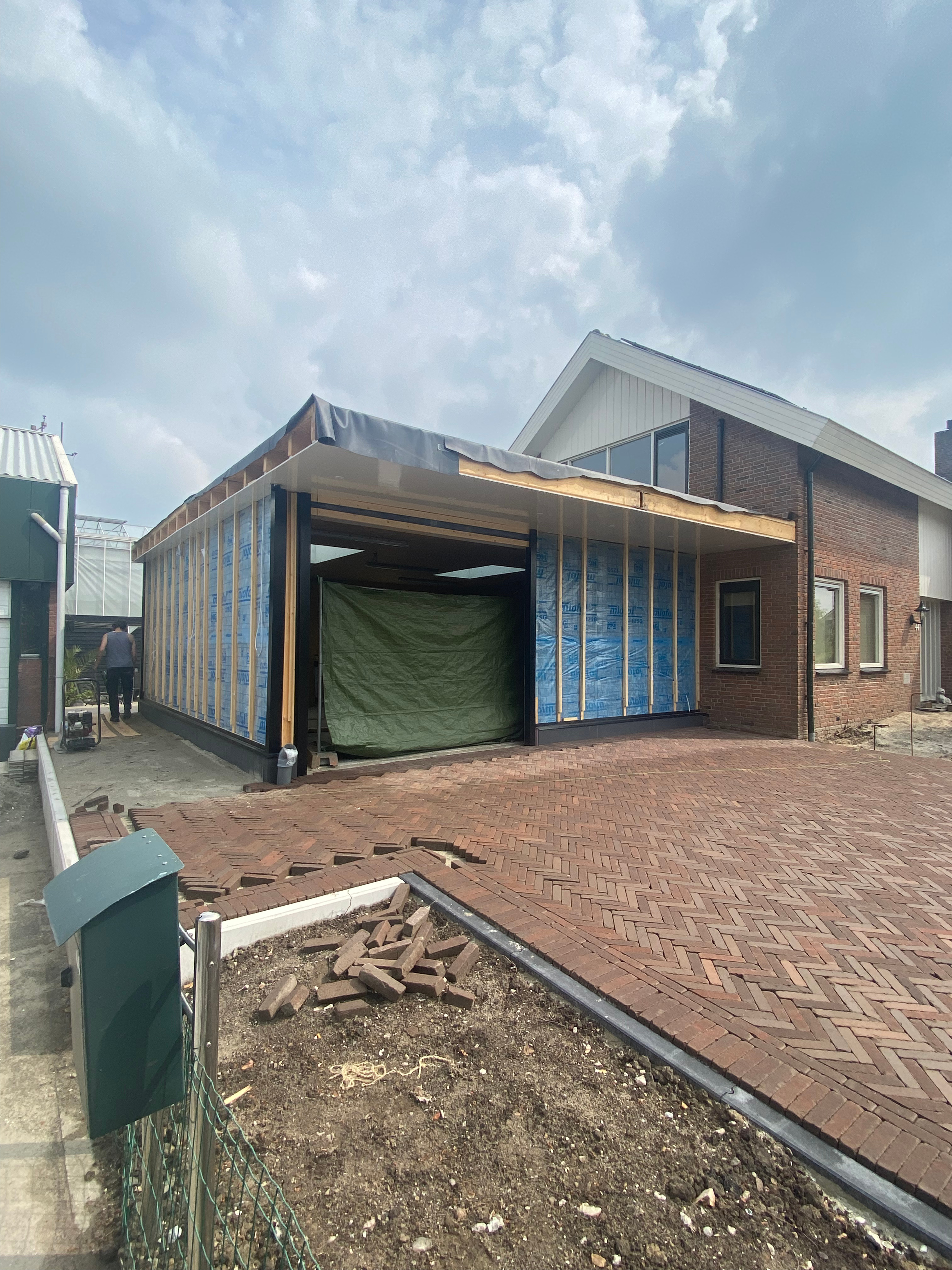

Dicht & waterdicht — aanbouw garage YMD Bouw03

Dicht & waterdicht

Dampopen folie, EPDM-dakbedekking en de karakteristieke overstek van 250 mm met zinken kraalrand.

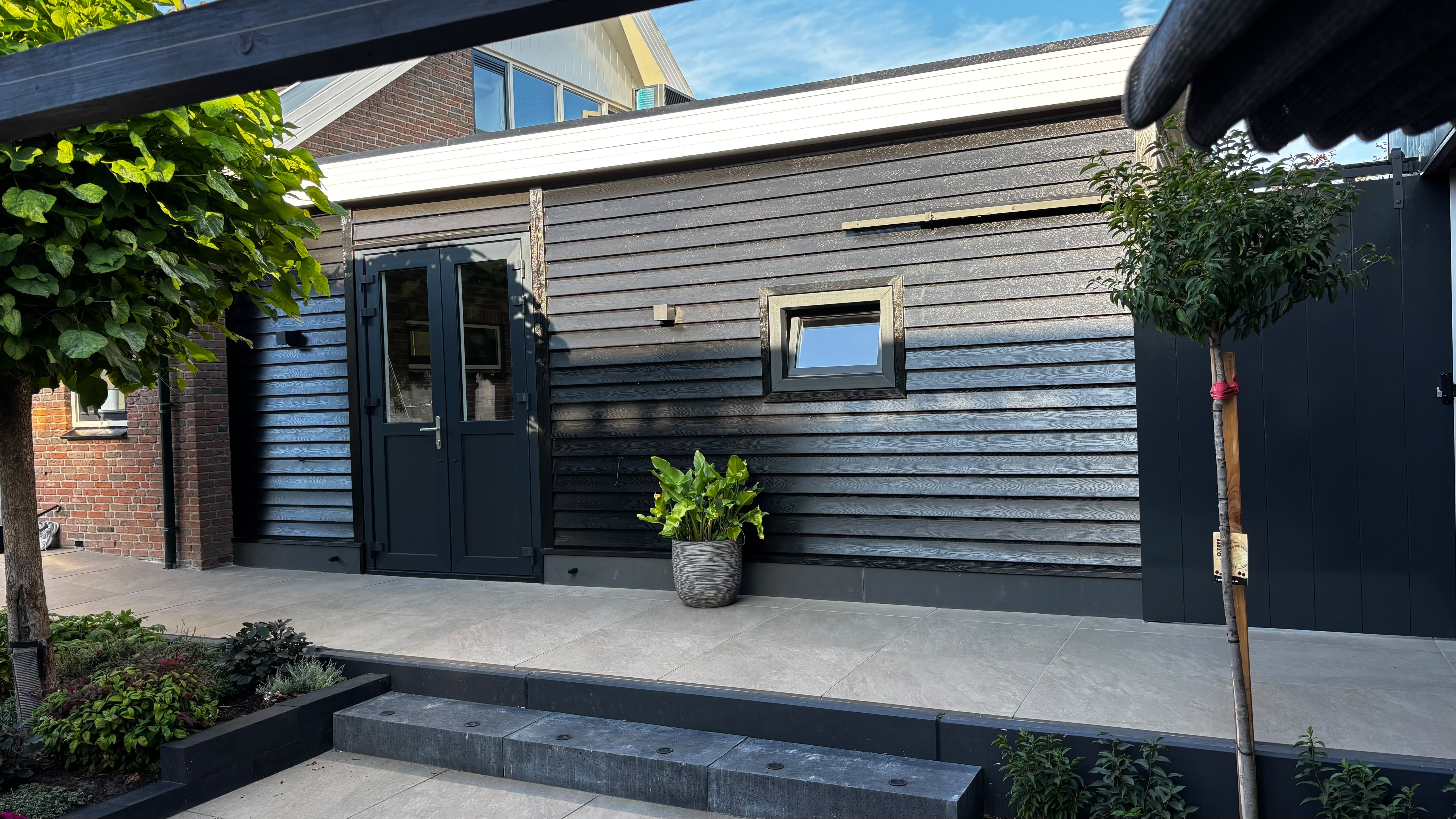

Gevel & afwerking — aanbouw garage YMD Bouw04

Gevel & afwerking

Zwart cederhouten potdeksel, antraciete kozijnen en de veranda-overkapping op blanke houten staanders.

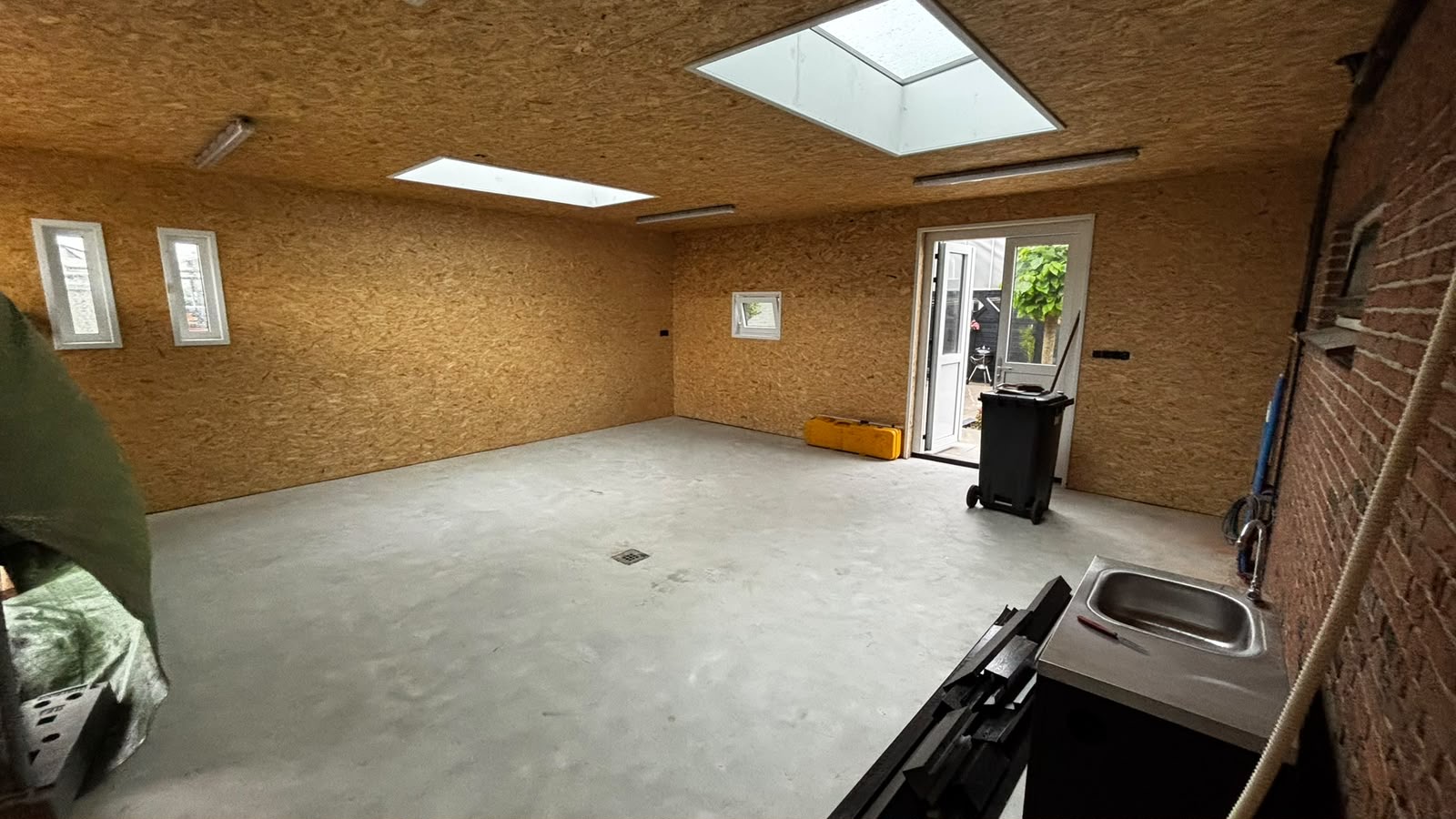

Interieur van de nieuwe garage met OSB-wanden, lichtstraten en betonvloer

Binnen

Twee lichtstraten, vlakke betonvloer met afvoer en werkbare hoogte over de volle breedte

De tekeningenset

6 bladen A3 — vergunningsklaar ingediend

Alles wat de gemeente nodig heeft, in één set: situering op het perceel, plattegronden van bestaand én nieuw, gevelaanzichten met materiaalaanduidingen en een dichtgespijkerde kleur- en materiaalstaat.

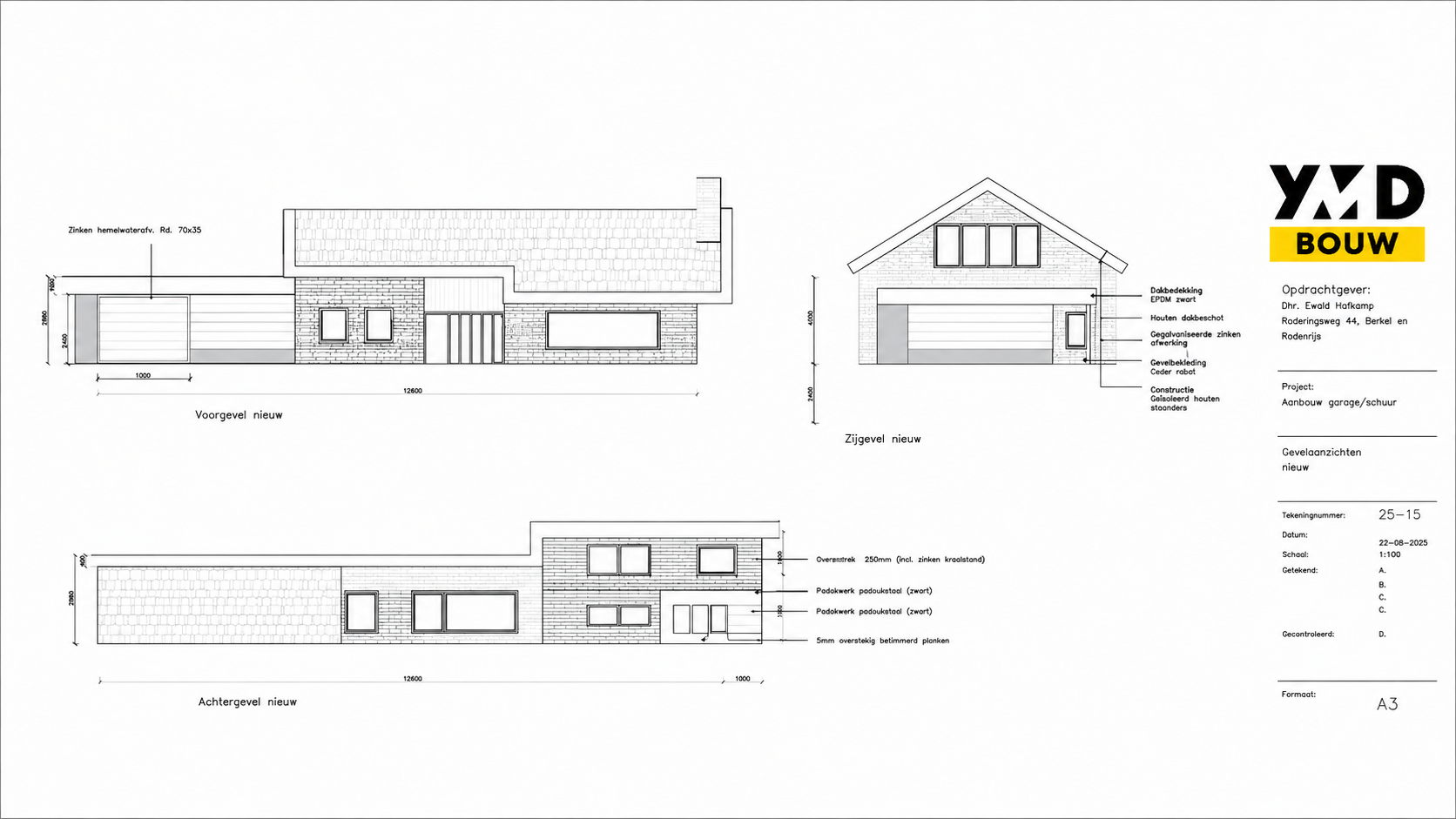

Gevelaanzichten nieuw op schaal 1:100 met materiaalaanduidingen — tekenwerk YMD Bouw
Blad: gevelaanzichten nieuw · schaal 1:100 · formaat A3
1:200

Situatietekening bestaand

Kadastrale schets van het perceel met het bestaande pand ingetekend op de kavel.

1:200

Situatietekening nieuw

Zelfde perceel met de nieuwe garage/schuur, oprit en overkapping op hun definitieve plek.

1:100

Plattegronden begane grond

Bestaand en nieuw naast elkaar — de aanbouw van 44,88 m² met overkapping, alle gevels benoemd.

1:100

Gevelaanzichten bestaand

Voor-, achter- en zijgevel zoals het pand er vóór de verbouwing uitzag.

1:100

Gevelaanzichten nieuw

De nieuwe situatie met materiaalaanduidingen, detaillering van de overkapping en staanders.

Exterieur

Kleur- en materiaalstaat

Volledige afwerkingslijst per onderdeel — materiaal én RAL-kleur vastgelegd vóór inkoop.

Kleur- & materiaalstaat

Elke keuze vooraf vastgelegd

OnderdeelMateriaalKleur
SectionaaldeurKunststofRAL 7016 antraciet
Kozijnen & deurenKunststofRAL 7016 antraciet
GlasHR+++—
BoeidelenTrespaZoals bestaand
PotdekselPlaatwerk / ceder rabatZwart
Onderkant afwerkingPlaatwerk betonlookDonkergrijs

Specificaties

Technisch overzicht

Type
Aanbouw garage / schuur met overkapping
Oppervlak
44,88 m² plus overdekte buitenruimte
Constructie
Houtskeletbouw op betonvloer, stalen ligger boven deuropening
Dak
EPDM zwart op houten dakbeschot, overstek 250 mm
Gevel
Gelazuurd ceder rabat potdeksel, zwart
Regenwater
Zinken hemelwaterafvoer rond 70×35
Tekenwerk
6 bladen A3 — situatie, plattegronden, gevels, materiaalstaat
Regio
Berkel en Rodenrijs, Zuid-Holland
